Сканер СКОРПИОН (СК.М.2Д) Моторизованный двухкоординатный

Сканер СКОРПИОН (СК.М.2Д) Моторизованный двухкоординатный

Сканирующие устройства решают две главные задачи для ультразвукового контроля, которые лежат в основе автоматизации всего процесса, – это замена ручного перемещения преобразователей механическим сканированием и обеспечение записи эхо-сигналов на пространственной сетке, привязанной к системе координат объекта контроля. Попутно с решением этих задач сканеры выполняют много полезных функций, существенно повышающих качество контроля. Так, сканеры обеспечивают равномерное прижатие к поверхности металла от одного до нескольких преобразователей, на сканерах размещают предусилители сигналов, что позволяет удалить аналогоцифровое преобразование от объекта контроля и повысить качество сигнала. Кроме того, сканеры обеспечивают электрическое подключение нескольких преобразователей и, при необходимости, распределенную подачу контактной жидкости.

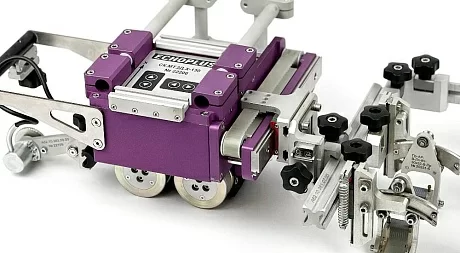

Моторизованный двухкоординатный сканер на магнитных колесах для проведения АУЗК объектов контроля из магнитных материалов диаметром от 159 мм до плоскости

Сканер двухкоординатный на магнитных колесах СК.М.2Д, с комплектом прижимов и блоком управления для автоматизированного контроля

В составе:

• Механизм сканирования с моторредукторами и датчиками пути, рамкой для установки прижимов – 1 шт.;

• Блок управления двухкоординатным сканером (БУСК2D) – 1 шт.;
• Прижим Пр-АР-В-Лп-Вт-30х52-В-Пр – 2 шт.;
• Прижим Пр-АР-В-Лп-Вт-30х52-В-Лв– 2 шт.;
• Кабель сканера КСК-AUTO.7– 1 шт.;
• Катушка с соединительным кабелем КС.60.24– 1 шт.;
• Направляющий трек 990 мм – 1 шт.;
