Рентгеновский аппарат RayCraft CP-300XS постоянного напряжения

CP-300XS генераторы рентгеновские

RayCraft CP-300XS - промышленный панорамный рентгеновский генератор постоянного действия для радиографического контроля сварных соединений, трубопроводов, металлоконструкций и других изделий, где требуется круговой охват зоны контроля. Версия CP-300XS формирует панорамный пучок излучения с углом выхода 40 × 360°, поэтому особенно удобна для контроля кольцевых сварных швов и объектов цилиндрической формы.

Аппарат работает в диапазоне напряжения от 150 до 300 кВ при максимальном токе 5 мА. Это позволяет выполнять просвечивание стали толщиной до 45 мм при фокусном расстоянии 600 мм, использовании плёнки Fujifilm IX 100HD и времени экспозиции 6 минут. Фокусное пятно размером 1,0 × 2,4 мм обеспечивает высокую детализацию радиографического изображения и помогает выявлять внутренние дефекты сварных соединений: поры, непровары, трещины, шлаковые включения и другие нарушения сплошности.

CP-300XS оснащён керамической рентгеновской трубкой, рассчитанной на длительную эксплуатацию и повышенную устойчивость к механическим воздействиям. Высоковольтная часть имеет газовую изоляцию SF₆, а система принудительного охлаждения анода поддерживает стабильную работу оборудования при интенсивном использовании. Максимальное непрерывное время работы генератора составляет 15 минут.

Генератор отличается компактными размерами — 260 × 640 мм — и массой 23 кг. Такое сочетание мощности, сравнительно небольшого веса и панорамной схемы излучения делает CP-300XS практичным решением для производственного и полевого радиографического контроля, включая работы на строительных площадках, в цехах, на объектах нефтегазовой отрасли и при монтаже трубопроводов.

Для удобства эксплуатации аппарат комплектуется пультом управления с понятным интерфейсом и голосовым сопровождением операций. Быстросъёмные разъёмы сокращают время подготовки к контролю, а гибкие соединительные кабели обеспечивают удобство работы на объекте. Дополнительную устойчивость при контроле труб обеспечивают V-образные защитные кольца, позволяющие надёжно фиксировать генератор на поверхности трубы.

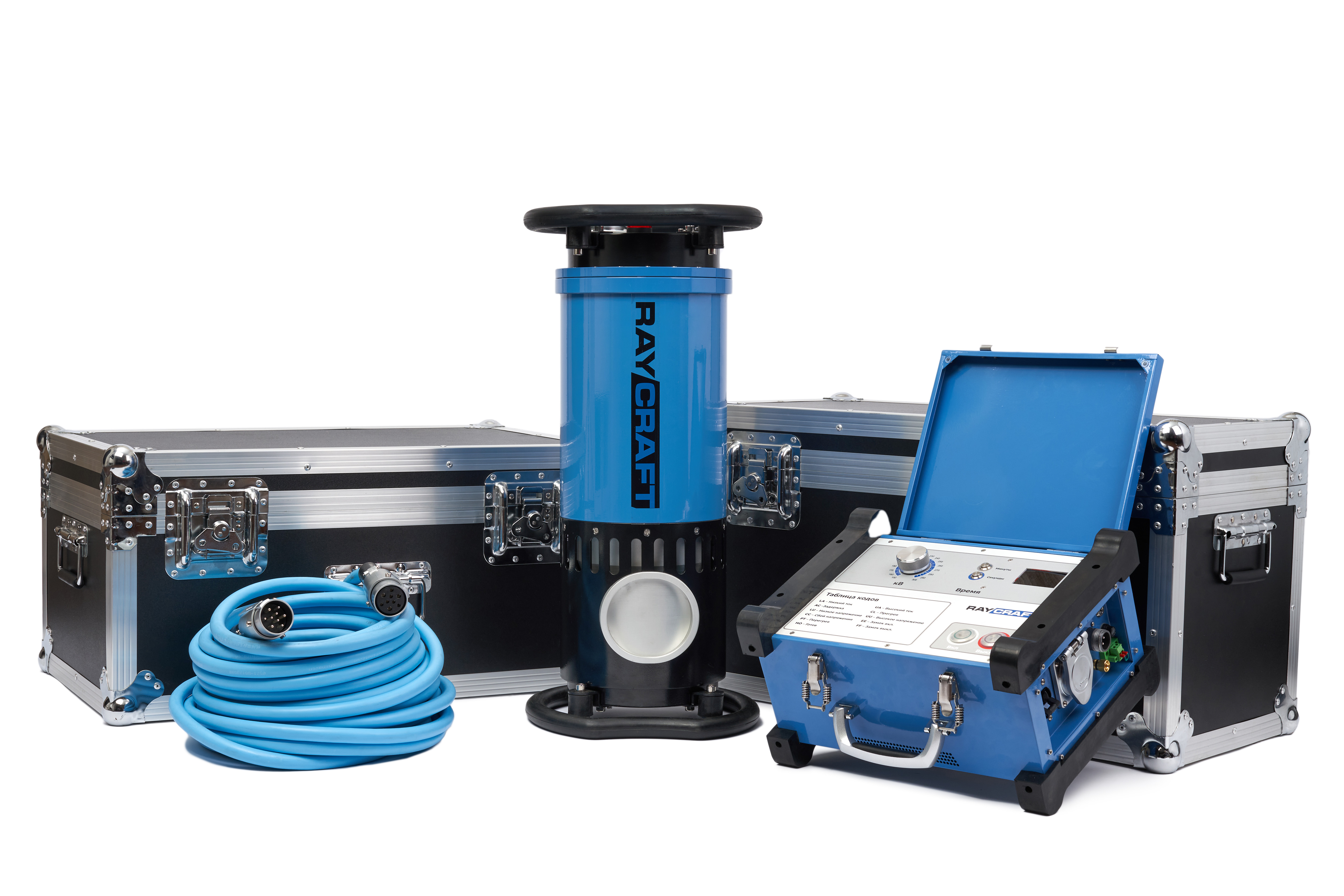

В стандартный комплект поставки входят рентгеновский генератор, пульт управления, соединительный кабель длиной 25 м, силовой кабель 10 м, кабель заземления 5 м, транспортный контейнер, сигнальная лампа, руководство по эксплуатации, паспорт, гарантийный талон и декларация о соответствии.
